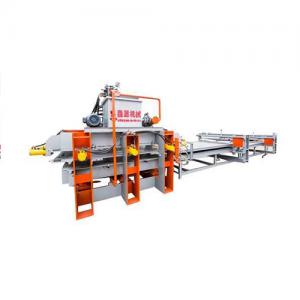

拼板機構成介紹

 拼板機是常見的木工機械，在很多的木制品加工企業都有著廣泛的應用，拼板機的價格比較高，一般維修起來也是非常的麻煩，重要的是會影響正常的生產進度，所以了解拼板機的構成就顯得尤為重要了。今天我們就來簡單的介紹一下拼板機的構成吧：

1、拼板機機身：機身整體是工程鋼結構，穩定可靠。

2、拼板機側壓和上料架：側壓由壓板和油缸組成，工作時保證工件側面對齊。工件擺放完后可由上料架方便地放入壓合位置，卸料時順利卸下。。

3、拼板機主壓部分：由推板和油缸組成，當工件放入壓合位置時將手動換向閥切換到壓合位置進行壓合。

4、上料架鎖緊部分：由氣缸、連桿和鎖套組成。當上料架閉合時扳動手動換向閥使鎖套扣住上料架方可進行壓合操作。當卸料時需先打開鎖套。

5、拼板機液壓系統：由于木屋構件對壓合的特殊要求，本機床的液壓系統是特別設計以滿足特殊需要。

6、電器電氣控制系統；由于本機床是由4組單元組成所以它的控制部分是由4個獨立控制單元組成，已達到即可分別操作又可聯合操作的功效。

7、換向閥；機床主要操作部分，每組件上的換向閥分別控制上料架開啟和閉合、側壓進退、主壓進退。其中控制上料架開啟和閉合的換向閥后有一節流閥來控制控制上料架開啟和閉合的速度，由此來保證和其它單元上料架的同步性。

8、氣動系統：控制上料架的鎖緊，手動換向閥控制鎖扣開啟閉合。

   了解拼板機的構成，有利于對拼板機進行后期的養護和維修，簡單的故障排除也能省去很多麻煩，希望今天的內容能夠對大家有所幫助。
